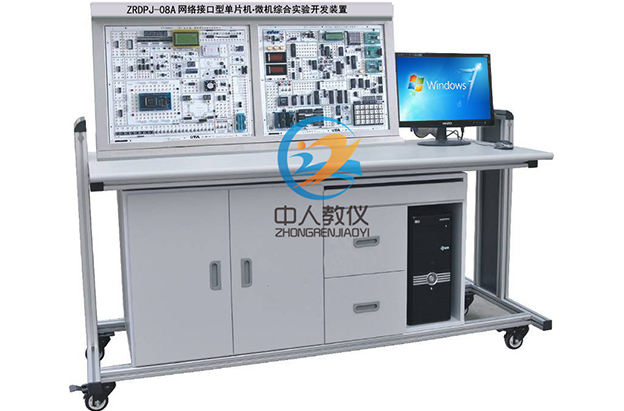

ZRDPJ-08A微机接口综合实训装置,微机接口开发系统实验台
一、系统组成：
该实验装置是由控制屏、内置直流稳压电源、漏电断路器等组成，控制屏有两大块的双面印刷线路板组成。二、系统特点：
1、598是集51、96、8088（以下简称88）三大系列CPU于一体的三合一实验系统。内置JD-208仿真器(5196)和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，598系统结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。2、实验系统软、硬件配置完善，仿真软件支持Win98/2000/XP等操作系统，并支持汇编语言和C语言的开发，实验内容丰富，是单片机、微机原理和接口教学的理想平台。
3、598同时配置EDA下载板和相应IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
4、提供多种总线类型的实验模块,包括并行总线、RS232总线、RS485总线、I2C总线、SPI串行总线、USB总线、CAN总线、1-WIRE总线和以太网接口,可调试新型外围接口芯片有:I2C串行RAM AT24C02、I2C串行实时时钟PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE总线数字温度DS 18B20、RS232芯片MAX232、MAX485、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS、看门狗电路MAX813L。
5、提供多种输入／输出FB体育·（中国）官方网站，包括字符式1602 LCD、128X64点阵LCD、16X16LED点阵、4X6开放式键盘、6位开放式数码管、IC卡、步进电机、小直流电机、小直流电机、继电器、语音录放(含话筒、喇叭)、打印机接口、小直流电机闭环控制、温度闭环控制等。
6、学生可通过实验台内置的仿真器联PC机调试、运行所有的实验程序,也可不联PC机独立运行。
三、实验桌
铝木结构，桌面为防火、防水、耐磨高密度板，电脑桌连体设计，造型美观大方。采用特制模具制作的优质铝合金做框架，铝合金表面经氧化处理，经久耐用，美观大方，符合现代审美观，桌面为防火、防水、耐磨高密度板，桌子下部配置储存柜及电脑主机柜。
四、 实验项目：
（一）单片机内部功能实验：1、单片机内部定时／计数器实验（脉冲计数）
2、单片机内部定时／计数器实验、中断控制综合实验（电脑 时钟）
3、单片机串行口实验—双机通信
4、单片机串行口实验—单片机与电脑联机通信实验
5、单片机I／O口实验
6、单片机ISP最小系统实验和看门狗实验
8、串并转换（7 4 L S 1 6 4），扩展2位七段LED实验
9、并串转换（7 4 L S 1 6 5）实验
10、v／F转换实验
（二）单片机、微机常用接口与应用实验
11、8位8路A／D转换ADC 0 8 0 9实验
12、8位1路D／A转换D A C 0 8 3 2实验
13、定时／计数器8 2 5 3 A实验
14、串行通信接口控制电路8 2 5 1／8250实验
15、I／O口（7 4 L S 2 7 3／7 4 L S 2 4 4）扩展实 验
16、并行口扩展实验8 2 5 5／8 1 5 5
17、地址译码（3一8译码器7 4 L S 1 3 8）实验
18, 8279键盘输入、LED显示输出实验
19、打印机接口控制实验（打印机选配）
20、继电器控制实验
21、音乐控制实验
22、语音录放实验
23、步进电机（4相）控制
24、十字路口交通灯模型控制实验
25 、16X16 LED点阵实验
26 、128X64 LCD点阵实验
（三）单片机新型总线控制接口实验
27、I2C串行RAM24C02读写实验
28、12C串行10位D/A T L 5615 D/A转换实验
29、I2C串行8位A/D T L 549 A/D转换实验
30、I2C串行实时时钟PCF8563T应用实验
31、I-WIRE总线数字温度传感器DS 18B20应用实验
32, CAN控制器STA1000, CAN收发器TJA1050T应用实验
33、以态网接口RTL8019AS应用实验
34、RS232/485通信接口实验
35、USB总线接口实验
( 四)单片机、微机控制应用小系统实验
36、直流电机闭环控制实验
37、温度测量控制（PID调节闭环控制）
(五)微机接口实验
38、8237DMA数据传送实验
39、8259中断控制器实验
（六）可编程CPLD／ＦＰＧＡ应用实验
基本实验：
（1）七人表决器； （2）四位加法器； （3）BCD码加法器；
（4）格雷码变换器； （5）四位并行乘法器； （6）触发器；
（7）用ABEL语言设计74LS160功能模块计数器； （8）多模加减计数器；
（9）可控脉冲发生器； （10）简易数码锁； （11）英语字母显示实验；
（12）八位乘法器； （13）序列检测器； （14）可变模16位加法计数器；
（15）正负脉冲数控调制发生器；（16）秒表。
模块实验：
（1）A/D 0809模数转换器实验； （2）D/A 0832数模转换器实验； （3）步进电机控制实验；
（4）16*16 LED点阵显示实验； （5）电子时钟实验； （6）数码管静态显示实验；
（7）VGA接口彩条信号实验； （8）4*4键盘扩展实验；
（9）128*64 LCD液晶显示实验； （10）电子音乐演 奏实验；
（11）RS232串口发送实验（SEND）；（12）RS232串口接收实验（RECEIVE）；
（13）PS/2键盘接口逻辑设计； （14）单片机总线接口实验；
（15）异步串口通讯（UART）
数字系统设计：
（1）数字钟； （2）频率计； （3）.交通灯； （4）数字锁；
（5）出租车计费器； （6）抢答器； （7）自动电梯； （8）彩灯控制器等。
（七）自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
五、实验室每二人每套配置方案(二人为一组，一组用一张实验桌)
1、控制屏 必配 1台。2、微机 自配 1台。
3、示波器 自配 1台。
4、万用表 自配 1只。
5、微型打印机 按照实际情况选配，一般每套配一台微打。
6、网卡 按照实际情况选配 1块。
装置配置表
| 序号 | 名称 | 单位 | 数量 | 备注 |
| 1 | 控制屏 | 台 | 1 | |
| 2 | 实训考核桌 | 张 | 1 | |
| 3 | 单片机实验功能板 | 块 | 1 | |
| 4 | 微机实验功能板 | 块 | 1 | |
| 5 | 学生凳 | 张 | 2 | |
| 万用表 | 1 | 只 | MF47 | |
| 电脑 | 1 | 台 | 用户自备 | |
| 示波器 | 1 | 台 | 用户自备 | |
| 微型打印机 | 1 | 台 | 选配，350/台 | |
| 网卡 | 1 | 块 | 选配，950/块，按照实际情况选配 1块。 |
