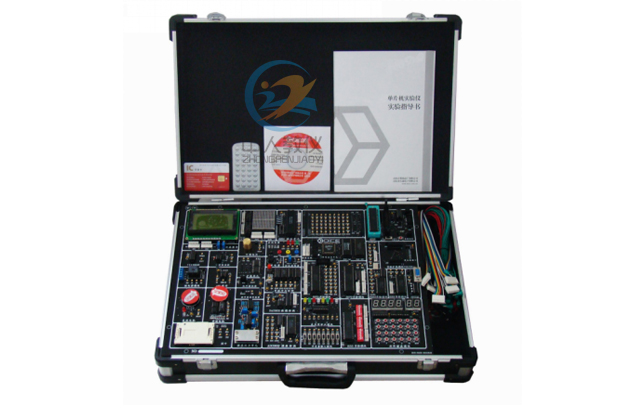

ZR-5210K单片机综合实验平台,单片机开发实验箱
一、系统简介
多功能单片机开发系统是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的最佳配套实验FB体育·（中国）官方网站。以小系统、多功能、易扩展为设计思想，系统的地址总线、数据总线、控制总线全部引出，对用户开放，并留有扩展单元（区），这样学校可以从需要出发，灵活选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。二、系统组成：
（1）硬件：| 1 | 用户CPU（AT89S52），带仿真接口 | 21 | I/O口扩展模块（74LS244、74LS273） |
| 2 | ISP在线编程接口，标配ISP下载线和软件 | 22 | 蜂鸣器模块 |
| 3 | 单片机所有IO口，数据、地址线，及译码地址区 | 23 | 射极跟随器实验模块 |
| 4 | 译码、锁存单元（由CPLD芯片1016设计） | 24 | 红外遥控接收实验模块（配红外遥控器） |
| 5 | 扩展ROM（64K）、扩展RAM（32K） | 25 | 单脉冲与固定时钟模块 |
| 6 | 扩展模块区（USB、网卡、CAN总线等） | 26 | DS18B20数字温度模块 |
| 7 | RS232串行通讯口 | 27 | DAC0832数模转换模块 |
| 8 | 8251实验模块 | 28 | 模拟温度传感器实验模块 |
| 9 | 8253实验模块 | 29 | 压力传感器实验模块 |
| 10 | 8279实验模块 | 30 | ADC0809模数转换模块 |
| 11 | 8255实验模块 | 31 | 128*64 LCD液晶显示模块（可换16*2 LCD模块） |
| 12 | 六位动态数码管实验模块 | 32 | PWM转换模块 |
| 13 | 4*6矩阵键盘模块 | 33 | LM386音频功放模块 |
| 14 | 8155实验模块 | 34 | 继电器模块 |
| 15 | 8位LED发光二极管输出模块 | 35 | RS485通讯模块 |
| 16 | 8位开关量输入模块 | 36 | 直流电机模块（带霍尔传感器，可实现闭环调速） |
| 17 | 8250实验模块 | 37 | 四相步进电机模块（带驱动电路） |
| 18 | 16*16点阵实验模块 | 38 | 接触式IC卡实验模块（标配一块IC卡） |
| 19 | 可调电压模块 | 39 | 标配超强仿真器（USB接口） |
| 20 | 直流电源模块（提供+5V、+12V、-12V、GND） | 40 | 配套附件实验接插线，排线，IC卡，红外遥控器，USB线，说明书，光盘资料(含详实的实验代码C与汇编程序)。 |
系统配置98/2000/XP//WIN7等操作平台的单片机仿真调试软件KEILC51 UV2 调试环境，支持汇编、C51语言编译、调试；单片机ISP在线下载软件；串口调试助手；取模软件等；随光盘配有全部的实验源程序和电子版实验指导书。
（3）开关电源：
系统内置高性能开关电源，提供DC：+5V、+12V、-12V、GND。
（4）实验箱材质和尺寸：
系统配置轻便铝合金箱子作为实验仪机箱。长*宽*高520*330*140
三、系统主要特点
（1）三核高性能KeilC仿真器（USB接口，标配）：系统标配有USB接口仿真器或选配和其它型号仿真器。★ 仿真器是目前同行业功能完整，性能稳定，技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。
★不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。
★USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。
★下载仿真通讯急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。
（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（5）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。
（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
四、实验项目
(一)软件实验（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
(二)硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（14）I2C储存卡读写实验；
（15）继电器控制实验；
（16）步进电机控制；
（17）8253方波实验；
（18）小直流电机调速实验；
（19）16*16 LED点阵显示实验；
（20）128*64 LCD液晶显示实验；
（21）8250可编程异步通讯接口实验（自发自收）；
（22）8251可编程通讯接口实验（与PC机）；
（23）单片机RS232/485串行发送实验（双机通讯）；
（24）单片机RS232/485串行接收实验（双机通讯）；
（25）温度实验；
（26）压力实验；
（27）DS18B20单总线数字温度传感器实验；
（28）红外线遥控通信实验；
（29）PWM脉冲宽度调制实验；
（30）射极跟随器实验；
（31）电子音乐演奏实验。
