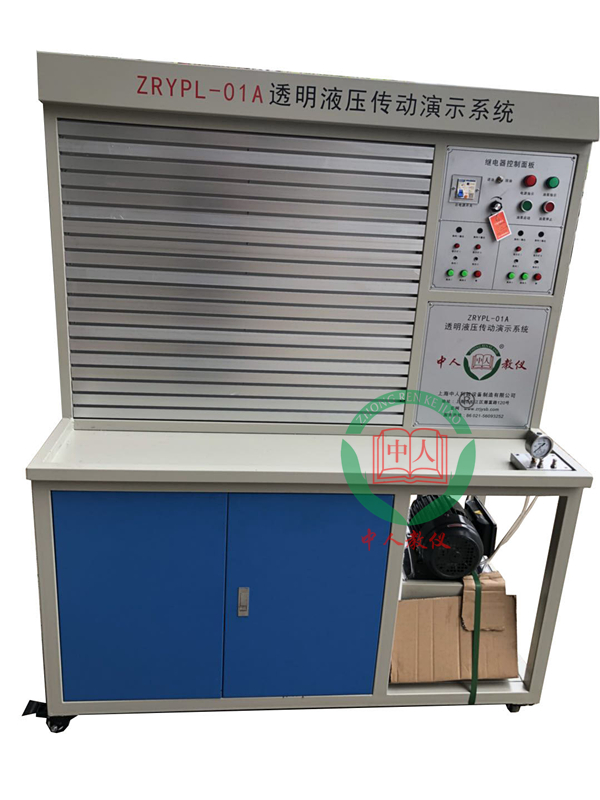

透明液压系统综合实训装备
一、概述
透明液压实训装置是依据国家职业院校，技校，大、中专院校、高等院校通用教材和最新的教学大刚的《液压与气动技术》、《液压原理》、《液压传动》、《机械基础》、《液压控制技术》而专业设计符合教学实验、实训专用；目前，用于液压教学中，基本上是采用工业液压实验台，由于工业液压阀件的外壳体采用有色金属制造，轻的几斤，重的几十斤，搭建实验回路时，十分不方便，并且内部复杂的结构和动态原理是不可见的，只能凭空想像学生对本课程学习没有兴趣，难以理解，进度缓慢。教学的最好方法是：用最短的时间，以最快的速度，让学生有兴趣地学习掌知识；最终目的是，能在社会实践将所学知识中运用自如。为此研制出了透明液压系统综合实训装备。为了让学生，用最短时间，以最快的速度，有兴趣地学习，掌握，运用液压系统，并且结合工业液压元件的特点。该实训装备所有液压元件的外壳体采用进口高清晰透明可视化材料制作，内部均按照工业液压元件的实际内部结构而设计。能真实的反映了单个工业液压元件的静态构造原理；也可以选用多个透明液压元件组成任意回路；清楚地观察流体在阀体中的流向和工业液压元件阀芯在回路中的动态原理，原理简单，回路清晰，把抽象变形象，把复杂变简单，能使学生把液压传动系统知识得到透彻的学习和运用。本实训装备覆盖了液压技术、传统继电器控制技术、时间继电器技术、传感器器应用技术等多项技术于一体，是液压技术和控制技术的完美结合。因此该实训装备是液压实训教学、液压控制技能实训、液压与传感器技术的实用实训，是一款以液压为主并多项技术于一体的综合实训装备，特别适合国家职业院校、技校、大、中专院校和高等院校的专业液压教学实验，实训专用。

二、技术指标
1.液压泵站：
由于本实验台演示的各个油路，具有回路压力范围大，流量要求不一致等特点，因此，为了更好的满足实验演示要求。油泵拖动电机采用了小型直流并激励电动 机及直流电机调速器。
（1）直流电机技术参数：
永磁直流调速电机：型号ZYC-110/12  额定电流：1.8A，额定电压：DC220V，功率400W，调速范围：0～1200rm。
（2）油箱：公称容积30L;附有液位计，油温指示计，吸油、回油滤油器，安全阀等。
（3）直流电机调速器技术参数：输入电压：AC220V，输出电压：DC  0～220V
2.电源部分：
   1、 带有漏电保护功能，当由于接线错误而导致线路发生短路时，会自动断开电源，起到保护FB体育·（中国）官方网站的功能。
2、供电电源：AC220V、50HZ；
控制电压：DC24V/12V；
3、使用环境要求：防潮、防尘环境；
4、实验台外形尺寸（mm）：长×宽×高＝1600×650×1800 mm；
5、实训台重量：150kg。
三、特点
1．实训操作面板采用9条，（宽：80mm×厚：20mm×长：1500mm）型材壁厚：3mm 的“T”型铝合金型材组成，实训面积宽大：（长：1.5米×宽0.72米）各种液压元件在实训操作面板上，可根据需要课程需求，迅速组合成任意液压系统的任意回路。
2．采用模块组合式的结构，操作方便，整体结构简单，实用性强
3．所有的电磁换向阀的电磁铁采用：最先进的优质湿式工业直流24V电磁铁；该阀用电磁铁采用24V安全控制电压，电磁铁力矩大，长时间使用不会发烫，性能稳定，质量可靠，为了保证学生使用的安全，我们杜绝使用劣质的工业交流220V的阀用电磁铁！
4．引进一种进口高清晰透明可视化材料，并且运用一种专利技术，能使元件的外壳体永久不会发黄，晶莹剔透，透明如新！
5．备用了快捷，干净，无泄漏镀铬双闭锁快捷接头的实训油管，连接置换一条实训油 管只需六秒钟。快换省课时，干净不漏油。终身保修！
6. 液压泵站系统：直流电机带正反转功能；调速范围可以任意从：0-1500r/min内调速；带有超高压保护功能；电机带有超电流保护功能；
四、实训内容：
用换向阀的换向回路
用“O”型机能换向阀的闭锁回路
液控单向阀的闭锁回路
压力调定回路
二级压力回路
用减压阀的液压回路
用增压缸的增压回路
用换向阀的卸载回路
进油节流调速回路
回油节流调速回路
流量阀短接的速度换接回路
二次进给回路
用顺序阀的顺序动作回路
压力继电器的顺序动作回路
用电器行程开关的顺序动作回路
用行程阀的顺序动作回路
五、配置
继电器单元：各种继电器接头均接到面板上，进行实训时方便插拔连接；
按钮开关单元：各种按钮开关接头均接到面板上，进行实训时方便插拔连接；
液压泵站控制模块：带单相漏电保护，可以控制电机的正反转，能调节油泵电机的转速并且能在数字转速表上显示当前电机的转速。
电源模块：带单相漏电保护、输出电压220 V、直流电源24 V/12V；
液压元件模块：元件安装在航天铝快捷底板上方便实训模块在实训屏上进行固定、拆卸。
六、配置清单
