【高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台】是根据客户需求而写的，非常具有代表性，在客户搜索【高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台】时，都能通过我们来了解相关资讯，而且【高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台】在客户有需求时提供参考意见。

一、实训内容

二、技术参数

三、概述

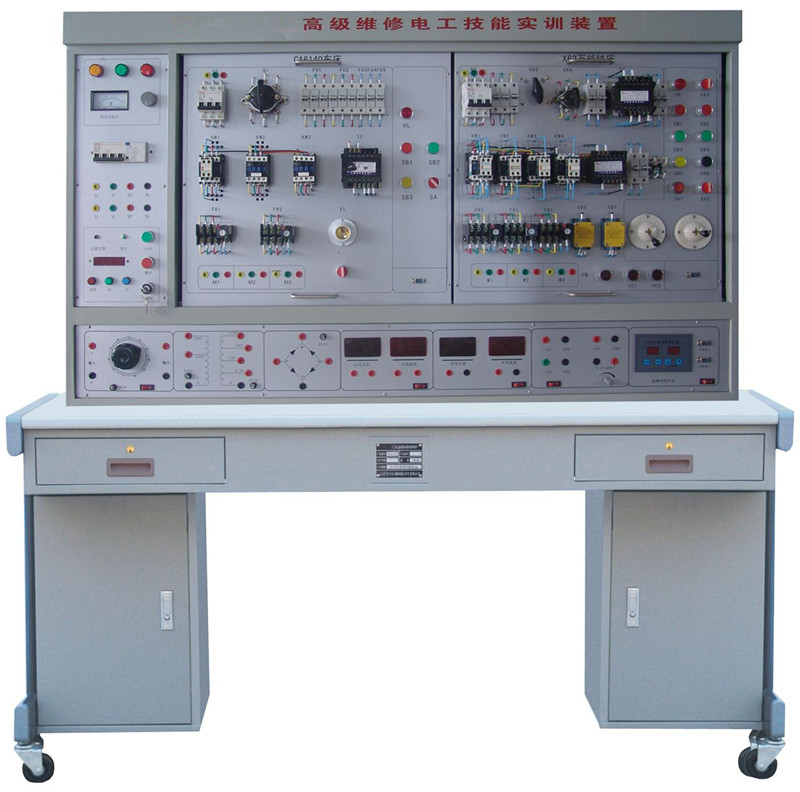

ZR－Ⅱ型高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台适合高等职业学校和中等职业学校机电FB体育·（中国）官方网站安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和《电机与电气控制》、《电机与拖动》、《电机与变压器》、《机电FB体育·（中国）官方网站维修》、《电气FB体育·（中国）官方网站维修》、《机床控制电路》、《可编程控制器技术》、《PLC及其应用》等课程的教学与实训，非电类专业的《电工技术》或选修课程电机与电气控制》、《电机与拖动》、《机电FB体育·（中国）官方网站维修》、《电气FB体育·（中国）官方网站维修》、《机床控制电路》的教学与实训；也适合技工学校维修电工专业、安装电工专业和社会电工培训班的教学与实训。

高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台还可用作职业技能鉴定部门电工上岗操作证，电气FB体育·（中国）官方网站安装和电气FB体育·（中国）官方网站维修工种初级、中级技术等级鉴定的考核FB体育·（中国）官方网站。电气FB体育·（中国）官方网站安装和电气FB体育·（中国）官方网站维修高级、技师技术等级的编程控制技术和变频调速技术的培训和考核，也可应用高性能高级维修电工实训考核装置。

高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台为学生形成的电工技能，掌握电气FB体育·（中国）官方网站安装与维修的专业知识和技能、掌握工作过程知识，形成电气职业岗位的职业能力，提供良好的条件。

高级维修电工实训考核装置采用模块挂板组合模式，可以根据教学和实训的需要选择使用。模块挂板多，涉及的实验实训项目多，选择范围广，灵活性大。选用元件与生产、生活中实际使用的元件一样，训练项目由简单到复杂，由单一到综合，学生学习的专业知识面广，得到的技能训练全面，掌握的专业知识和技能牢固。

推荐豪华型配置维修电工实训柜：

ZR-169C型高级电工实训柜

一、产品概述：

高级电工实训柜是在中级电工的基础上进行改进，增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验，该装置按标准电气控制柜设计制造规格，采用网孔板结构。突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套FB体育·（中国）官方网站适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。

二、产品特点：

1、考核功能：FB体育·（中国）官方网站装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。

2、安全性能：装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证FB体育·（中国）官方网站的安全。FB体育·（中国）官方网站由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。还设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保FB体育·（中国）官方网站安全。

3、合理结构：FB体育·（中国）官方网站以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。

4、美观外形：装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。

三、技术参数：

1、输入电源：三相四线  380V±10% 50Hz

2、工作环境：温度温度：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量：≤1.5KVA

4、外形尺寸：700×600×1700mm

四、产品组成：

1、实训柜

实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。

2、柜门

（1）装有一只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。

（2）安全保护体系。

1）电网三相电源经漏电保护器、交流接触器，再经断路器输出到各实训用电。

2）设有漏电保护装置，动作电流30mA，对实训过程中的漏电能自动断开总电源。

3）设有过流保护装置，输出短路或负载太大，电流超过设定值，系统即切断总电源。

4）断电保护。

5）装置采用接地保护。

3、内部配置模块：

用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业产际现场。

（1）交流电源

设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。

（2）仪器仪表

提供交流电压表，测量范围为0～500V，精度2.5级。

提供交流电流表，测量范围为0～5A，精度2.5级。

4、网孔板（两组）

该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。

5、主机实训组件：

1）FX2N-48MR-001：集成24开关量输入/24继电器型输出，共48点I/O

2）FX2N-485-BD通信模块，SC-09通信编程电源，采用RS485网络通信。

6、变频器挂件：

采用三菱D720/0.4KW变频器。

7、触摸屏实验

昆仑通态 TPC7062K ，7英寸   STN256色。

如对本产品/文章：高级维修电工技能实训考核FB体育·（中国）官方网站,高级维修电工实操平台有任何疑问请随时FB体育·（中国）官方网站，我们将尽力为您提供最全的实训室建设方案和最优质的服务
